Představení produktu
Průzkum laserových a duálních{0}}kamer
Zelený laser třídy 3R: Bez{1}}dotykové měření až do 80 m, přesnost laserového bodu ±1 cm
Duální HD kamery: 2MP + 8MP, AR vytyčování a měření obrazu až na 100 m
Laser Intersection: Více{0}}bodové řešení pro těžko--dosažitelné oblasti (vysoké, mezery, oblasti bez-signálu)
Plná konstelace a plná frekvence
1598 kanálů, podporuje BDS-2/BDS-3, GPS, GLONASS, Galileo, QZSS, SBAS
Přesnost:
RTK: Horizontální ±(8+1×10⁻⁶D) mm, Vertikální ±(15+1×10⁻⁶D) mm
Statické: Horizontální ±(2.5+0.5×10⁻⁶D) mm, Vertikální ±(5+0.5×10⁻⁶D) mm
Inicializace:<10s, reliability >99.99%
ihned po spuštění
Inteligentní IMU Tilt Survey
Široký rozsah naklonění 0–60 stupňů: Žádná kalibrace, žádné centrování, měření-za-za-běhu
Auto Attitude Compensation: Dynamický zámek, rychlá stabilizace
Rádio Farlink Pro s dlouhým-dosahem (více než 10 km)
IP68 odolný, lehký, výdrž 16h
Vše-v-jednom: Laser, kamera, IMU, rádio, 4G
Parametr produktu (specifikace)
| Kategorie |
Konfigurace
|
Podrobné metriky |
| Výkon průzkumu | Sledování signálu | 1598 kanálůBDS-2: B1I, B2I, B3IBDS-3: B1I, B3I, B1C, B2a, B2bGPS: L1C/A, L2P, L2C, L5, L1C*GLONASS: G1, G2, G3*Galileo: E1, E5b, E5b* AltBoc6a L1C/A, L5*QZSS: L1, L2C, L5IRNSS: L5* |
| Vlastnosti GNSS | Výstupní frekvence určování polohy: 1 Hz ~ 20 Hz Doba inicializace: < 10 s Spolehlivost inicializace: > 99,9 % Full{4}}technologie příjmu konstelací, která podporuje všechny současné i plánované konstelace GNSSVysoká-spolehlivost technologie sledování nosiče zlepšuje přesnost nosiče a poskytuje vysokou-kvalitní nezpracovanou citlivost a technologie určování polohy s vysokou kvalitou, dynamická technologie určování polohy přizpůsobuje okolním změnám scénáře určování polohy na velkou vzdálenost- | |
| Přesnost polohování | Statický průzkum GNSS | Horizontální: ±(2,5 mm + 0.5×10⁻⁶D)Vertikální: ±(5 mm + 0.5×10⁻⁶D)(D=základní délka v mm) |
| Kinematika v reálném čase{{0} (RTK) | Horizontální: ±(8 mm + 1×10⁻⁶D)Vertikální: ±(15 mm + 1×10⁻⁶D)(D=základní délka v mm) | |
| Systém IMU (verze IMU) | Průzkum náklonu | Vestavěný-inerciální měřicí senzor IMU s podporou funkce IMU naklánění; automaticky koriguje souřadnice na základě směru náklonu a úhlu tyče |
| Úhel náklonu | 0 stupňů ~ 60 stupňů | |
| Přesnost kompenzace náklonu | S tyčí 1,8 m: RMS=8mm + 0.3mm/ stupeň naklonění (úhel naklonění =) | |
| Rychlost aktualizace IMU | 200 Hz | |
| Senzory | Snímač teploty | Vestavěný-teplotní senzor s inteligentní technologií řízení teploty pro-monitorování v reálném čase a úpravu teploty přijímače |
| Operační systém / uživatelské rozhraní | OS / tlačítka | Linux / tlačítko napájení |
| Ukazatele | Multi{0}}indikátory: Kontrolka napájení, Kontrolka dat, Kontrolka baterie | |
| Webová interakce | vestavěný-základ správy webového uživatelského rozhraní; podporuje přístup k interní stránce správy webového uživatelského rozhraní přijímače prostřednictvím režimů Wi-Fi a USB, sledování stavu přijímače v reálném čase- a bezplatnou konfiguraci přijímače | |
| Hlas | Inteligentní hlasová technologie iVoice, inteligentní oznámení stavu, výzvy k ovládání hlasem; výchozí podporuje čínštinu, angličtinu, korejštinu, ruštinu, portugalštinu, španělštinu, turečtinu | |
| Železářské zboží | Rozměry / Hmotnost | Φ134 mm × 79 mm / 860g |
| Materiál / Odolnost proti otřesům | Hořčíková slitina / Odolává pádům z 2m měřící tyče | |
| Teplota | Provozní teplota: -45 stupňů ~ +75 stupňů Skladovací teplota: -55 stupňů ~ +85 stupňů | |
| Vlhkost | Odolává 100 %-nekondenzující vlhkosti | |
| Hodnocení ochrany | IP68 | |
| Elektrický | Napájení | 6-18V stejnosměrný širokorozsahový design s přepěťovou ochranou |
| Baterie | Vestavěná-vysokovýkonná lithiová baterie 6800mAh-(7,2V); 15hodinový nepřetržitý provoz v režimu sítě roverových stanic | |
| Vizuální vytyčení | Pixel | 2MP |
| Zorné pole (FOV) | 75 stupňů | |
| Sdělení | I/O porty | Rozhraní typu-C (nabíjení, data)5kolíkové rozhraní (sériové ladění, napájení)Rozhraní rádiové antény |
| Rádio | Rádiový vestavěný-vysílač a přijímač Frekvenční rozsah: 10–470 MHz Protokoly: Farlink, FarlinkPro, South, TrimTalk, Huace, ZHD Podporuje funkci rádiového opakovače (přenáší přijaté rádiové signály pro jiná zařízení) | |
| Bluetooth | Standard BT4.2 (BR/EDR+BLE). | |
| NFC komunikace | Technologie bezdrátové komunikace NFC; automatické spárování Bluetooth, když se ovladač dotkne přijímače (vyžaduje ovladač s modulem NFC) | |
| Laserové měření | Přesnost laserového měření (typické podmínky) |
Do 5 metrů, přesnost měření laserového bodu (horizontální a vertikální): RMS Méně než nebo rovna 5 cm Do 10 metrů, přesnost měření laserového bodu (horizontální a vertikální): RMS Menší nebo rovna 10 cm |
| Wi-Fi | Norma | 802.11b/g/n |
| Wi-Fi hotspot | Funkce Wi{0}}Fi hotspot; jakýkoli chytrý terminál se může připojit k přijímači pro konfiguraci | |
| Datové připojení Wi-Fi | Přijímač se může připojit k Wi{0}}Fi pro rozdílový přenos/příjem dat | |
| Ukládání a přenos dat | Ukládání dat | Vestavěné-16GB pevné{2}}úložiště, podporuje rozšíření paměti; automatické cyklické ukládání (nejstarší data jsou automaticky smazána, když je úložiště plné) |
| Datové formáty | Statické datové formáty: STH, RINEX Diferenční datové formáty: RTCM3.0, RTCM3.2GPS výstupní datové formáty: NMEA 0183, rovinné souřadnice PJK, binární kód Síťový režim podporuje: VRS, FKP, MAC; podporuje protokol NTRIP | |
| Přenos dat | Podporuje USB, FTP stahování, HTTP |
Parametry příručky
|
Kategorie Systém |
Položka | Specifikace |
| Model | C10 | |
| OS | Android 12.0 | |
| CPU | 8jádrový procesor MTK | |
| Skladování | 3GB RAM + 32GB ROM | |
| Baterie | Vestavěná-baterie 7000mAh; 15hodinový nepřetržitý provoz při 25 stupních | |
| Síť | Buněčný | WCDMA (B1/2/5/8); TD-SCDMA (B34/B39); EVDO (BC0); TDD-LTE (B38/B39/B40/B41); FDD-LTE (B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B20/B25/B28); vestavěná-eSIM s údaji z průzkumu za 3 roky |
| Zobrazit | Obrazovka | 5,5-palcový, rozlišení 720×1440, kapacitní dotykový displej, více-dotykový, podpora dotyku mokrou rukou; podporuje ovládání stylusem a rukavicemi |
| Vstup / Kamera | Tlačítka | Design 9tlačítkové klávesnice s vlastní metodou zadávání jih |
| Fotoaparát | 13MP zadní fotoaparát | |
| Ochrana | Hodnocení | IP68, vydrží volný pád z výšky 1,5 m |
Vlastnosti a aplikace produktu
Laserové měření, určování{0}}rychlosti světla

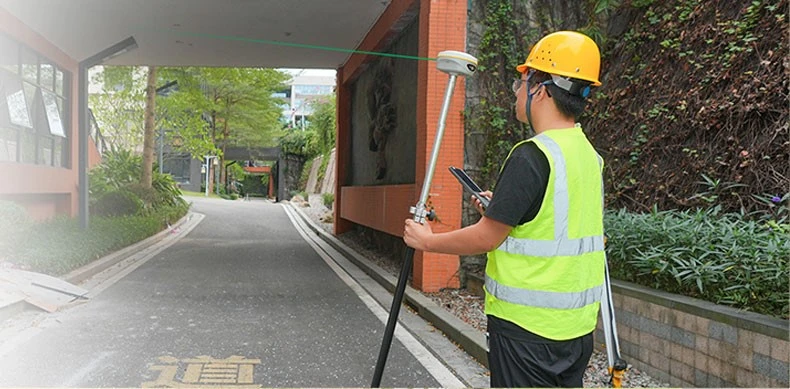

S20 Dual-Laser RTK je vybaven vysoce přesným-laserovým vysílačem, který vysílá laserový paprsek směrem k cílovému bodu. Směrový laserový přijímač poté zachytí paprsek a výpočtem časového rozdílu mezi vysíláním a příjmem systém snadno určí přesné souřadnice místa přistání laseru.
Měření v oblastech bez signálu
Pomocí laseru k měření delších vzdáleností můžete přímo měřit body v oblasti z obvodu zóny bez signálu-, například uvnitř nebo pod stromy.
Měření v oblastech bez signálu
Pomocí laseru k měření delších vzdáleností můžete přímo měřit body v oblasti z obvodu zóny bez signálu-, například uvnitř nebo pod stromy.
Měření ve výšce
Pro obtížně{0}}-dosažitelné vysoké oblasti, jako jsou zdi, lze laser nasměrovat nahoru a měřit body, jako jsou zdi nebo mostní pilíře.
Přes--měření překážek
Bez nutnosti fyzického kontaktu mohou přímé laserové paprsky změřit cílové body přes překážky, které se obtížně pohybují--, jako jsou zábradlí nebo vodní cesty.
Měření ve stísněných prostorách
- Laserová technologie usnadňuje měření v úzkých prostorách, které jsou běžně obtížně přístupné, jako jsou uličky a štěrbiny ve stěnách.
Pomoc při vizuálním zaměřování
Díky kombinaci laserové technologie s duálními zadními kamerami zařízení využívá boční-kameru, která pomáhá laseru zaměřit se na cíl. Bod dopadu laserového paprsku je jasně zobrazen na ručním zařízení, což usnadňuje zaměřování.
Live Staking
Vestavěná-2{3}}megapixelová kamera v základně hlavní jednotky umožňuje živé vytyčování. Díky bezproblémové integraci GNSS, inerciální navigace a zobrazovacích technologií dynamicky zobrazuje dráhu vytyčování na základě snímků v reálném čase- a šipek na obrazovce.
Funkce vytyčování{0}} navíc nabízí rychlé a přesné směrové navádění. V reálném čase vypočítá polohu vytyčovacího-bodu ve videostreamu, čímž eliminuje potřebu kompasu a magnetické rušení. Není třeba opakovaně přemisťovat tyč; celou vytyčovací-operaci lze dokončit pomocí jedné tyče.
Super inerciální navigace, přesné cílení
Bezproblémová kalibrace, 60° ultra-širokoúhlé měření, 200 Hz ultra-vysoká obnovovací frekvence, o 30 % účinnější než tradiční metody měření, není potřeba žádné zarovnání-stačí namířit a změřit.
Podrobnosti o produkci
Kvalifikace produktu
Výstavní přehlídka
Doručení, doprava a servírování
